수출 HS Code : 8504.40.30 / 타보스 직접 생산(Made in Korea) / 마지막 작성일 : 2024.10.08
– 목차 –
- 다운로드 기술 자료 (사양서/도면/통신 프로토콜)
- 제품 라인업 / 가격
- 사용설명 동영상

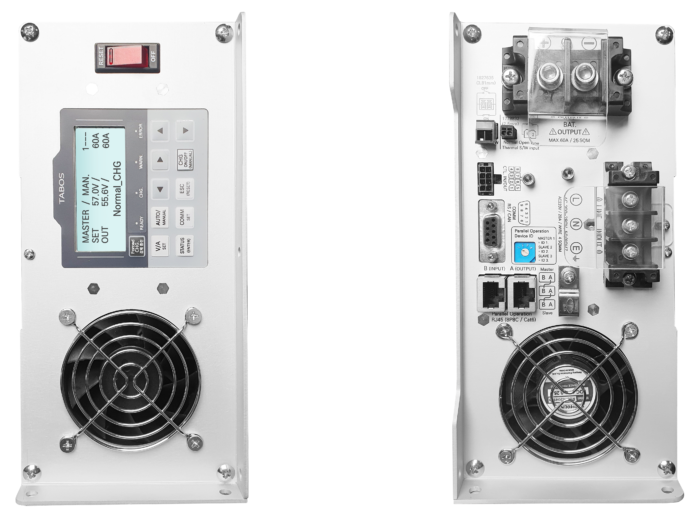

3500W 충전기 전/후면
(클릭시 확대)
1. 다운로드 : 기술자료 (사양서/도면/통신 프로토콜)
| 충전기 본체 | 조작반 (옵션품) | |||
| 번호 | 모델명 | TC-3500W-50V60A | TWC-TX-STA-PNL | |
| ① | 사양서 (한글) | [1 of 2, 사양서] 3500W 리튬전지 충전기_2024.10.07.pdf | <- 충전기 사양서 안에 조작반 사양서가 포함되어있습니다. | |
| ② | 사양서 (영문) | [1 of 2, Specification] Battery Charger_TC-3500W-Series_2024.10.03.pdf | ||
| ③ | 크기 비교 | (참고) 3500W충전기 크기비교 ( 3000W충전기 대비) , 2023.08.17 | ||
| ④ | 도면 |
실물 이미지형 도면(pdf) | [실물 이미지형 도면] 3500W 리튬전지 충전기_2024.02.02.pdf | |
| 2D (PDF,DWG) |
[2D] 3500W 리튬전지 충전기_2024.06.07.pdf [2D] 3500W 리튬전지 충전기_2024.06.07.dwg |
[2D] 충전기 조작반_2024.04.11.pdf [2D] 충전기 조작반_2024.04.11.dwg |
||
| 3D (STP.IGS) |
[3D] 3500W 리튬전지 충전기_2023.08.10.zip | [3D] 충전기 조작반_2023.08.10.zip | ||
| ⑤ | COM 프로토콜(통신규약) | [2 of 2, 통신프로토콜] 3500W 리튬전지 충전기(RS485)_2024.10.07.xlsx | ||
| ⑥ | PC용 GUI 프로그램 _RS232,485 (사용법 PDF, 프로그램 ZIP) |
[사용법 및 케이블] PC용 GUI 프로그램, 3500W 충전기용_2024.04.02.pdf [프로그램_통신확인용] PC용 GUI프로그램, 3500W 충전기용_2023.11.10.zip *배터리 통신 정상작동 확인 및 데이타 분석용 *추가기능 : 시간대별 데이타 엑셀파일 출력 가능 |
||
2. 제품 라인업 / 가격
| 번호 | 사진 / 모델명 (클릭시 확대) |
설명 | 설치 / 운전 | 크기(mm) 무게 (Kg) |
외부제어 통신포트 |
가격(원) VAT별도 |
| ① |
충전기 본체 |
공칭48V~52V 범위의 리튬이온/인산철 배터리 충전용 충전 전압 범위 : 53.0 VDC~58.0 VDC (LCD창 설정) 충전 전류 범위 : 10A~Max. 60A (LCD창 설정) |
1대 운전시 출력 DC 60A 4 대까지 병렬운전시 DC 60A x 4 = 출력 DC 240A 까지 |
W 107 H 227 L 462 7.7Kg |
RS485
기본장착 |
2,200,000 |
| ①-1 |

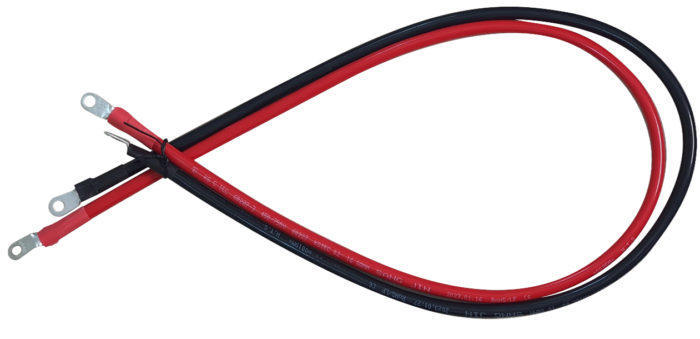

출력선 (충전선) |
1) 전선 KIV 25sqmm ( 빨강(+) 및 검정(-) ) 2) 전선길이 1m 3) 양단 링터미널 ( M6 )압착단자 : 전오 / JOR25-6 및 유사품 *기본으로 제공되는 케이블 입니다. |
배터리 DC 출력단자에 체결하여 사용 | 1m | 기본 제공 | |
| ② |

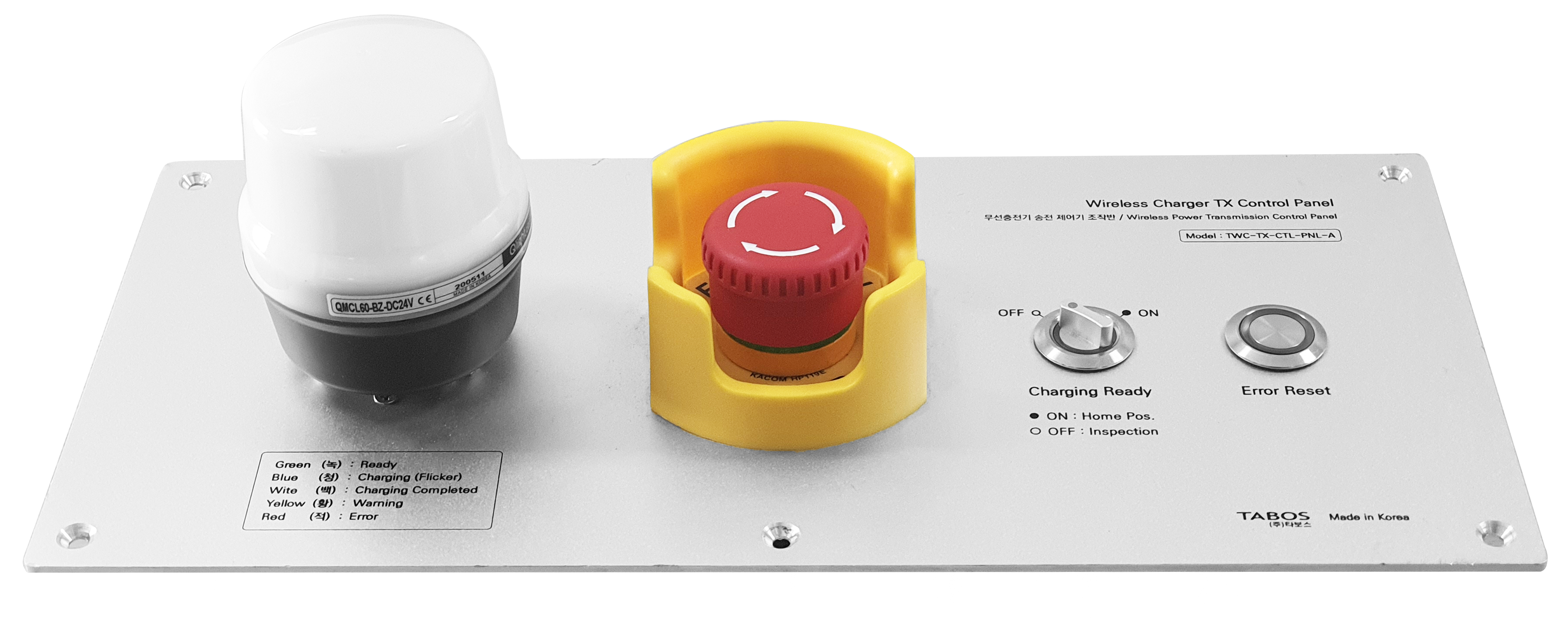

충전기 조작반 |
1) 경광등 : 초록(충전중), 초록깜빡(만충) 노랑(대기중), 빨강 (에러) 2) 선택스위치 : 2단 / 대기 및 충전 3) 푸시버튼 스위치 : 에러 리셋 4) 비상 스위치 : 충전기 비상 작동 중지용 5) 하네스 일체 포함 |
본 제품을 충전기 본체 코넥터에 꽂아 사용 작동전원 : AC220V 전원 콘센트 * 필요성 (장점) : 충전기를 함체 내에 삽입하여 충전스테이션을 꾸밀때 이 조작반을 설치하면 편리함. |
W 340 H 160 L 160 ( )kg |
395,000 | |
| ③ |
DIO 통신선 |
1) 코넥터 하우징 : 몰렉스 430250800 2) 전선 : UL2464, 8Core 실드케이블 3) 전선길이 2m 4) 핀번호 1,2,3,4,5,6,7,8 5) 색상 : (핀순서대로) 검,빨,주,노,초,파,갈,흰 |
DIO로 통신할 경우에만 사용. * 본 DIO 없이도 자동모드로 설정하면 배터리 연결을 자동 감지하여 자동 충전합니다. |
2m | 17,500 |
3. 사용 설명 동영상
① 충전 전류 및 충전 전압 세팅
② 배터리 방전시 강제 충전 방법
③ 충전기 병렬 구동 방법
