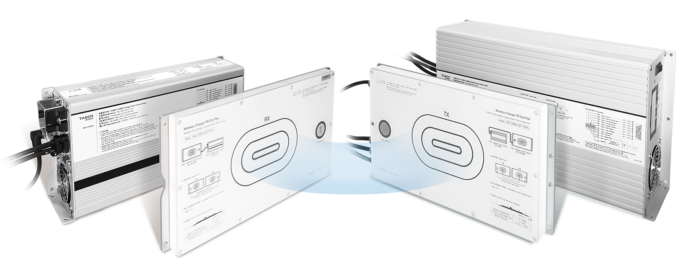

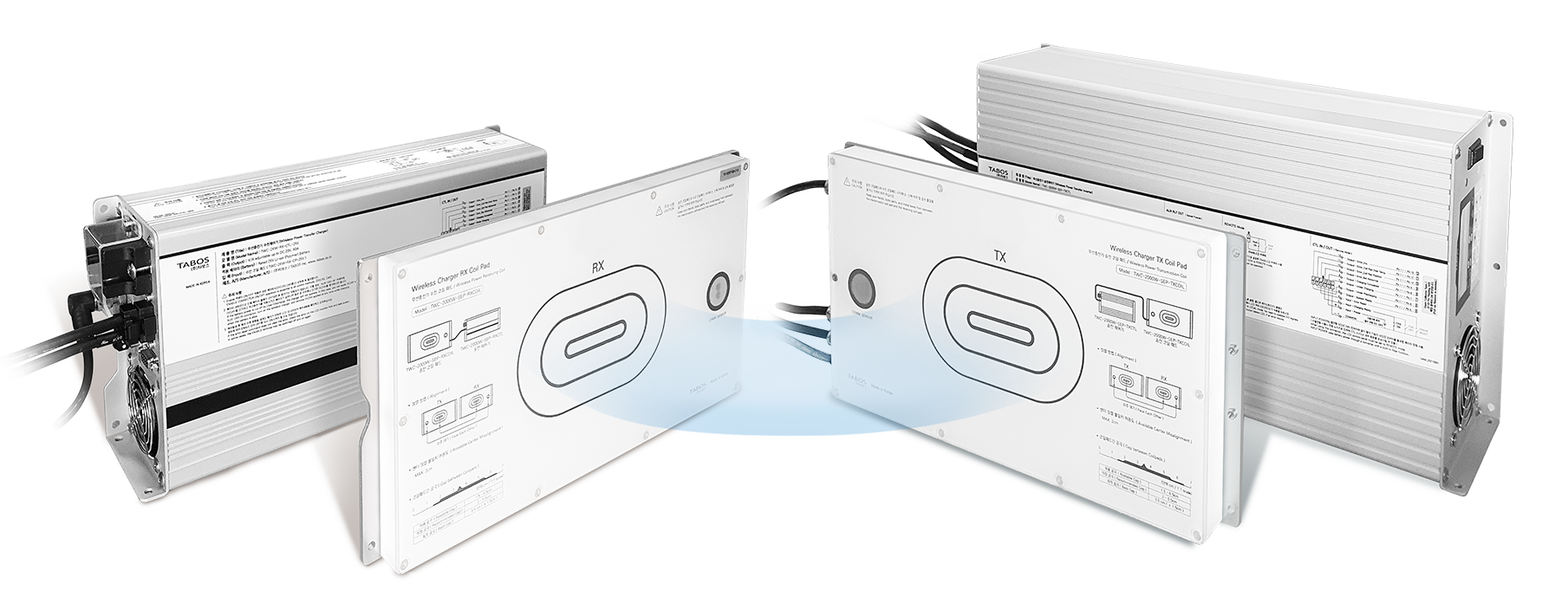

0-1) 무선충전기(WPT,무선전력전송) 사용 가능 기기 :
무인반송차(무인운반차,무인운송차/AGV), 자율주행로봇(자율이동로봇,AMR), 자율주행차량(자율이동차량), 지게차(포크리프트), 산업용 차량, 무선배터리충전/비접촉식 배터리충전/무선전력송신이 필요한 산업용 자동화 장비
0-2) 무선충전기(WPT,무선전력전송) 사용 예시 :
- AGV/AMR 등 자율 주행 가능한 기기의 충전이 필요할 때 무선 충전기에 스스로 정차하여 수시로 충전합니다.
- 스마트 공장의 자동화 장비 뿐만 아니라 충전이 필요한 모든 자율주행 로봇에서 무선충전이 가능합니다.
1. 다운로드 : 기술자료 ( 사양서 / 도면 / 통신 프로토콜 )
| 수전장치 (RX) | 송전장치 (TX) | 송전장치 (TX) 옵션 | ||||||
| 수전 제어기 (RX Controller) |
수전 코일패드 (RX Coilpad) |
송전 제어기 (TX Controller) |
송전 코일 패드 (TX Coilpad) |
충전 스테이션 (Charging Station) |
조작반 (Panel) |
|||
| 번호 | 모델명 | TWC-2500W-A -RXCTL-□□V |
TWC-2500W-A -RXCOIL-H24.5(-FAN) |
TWC-2500W-A -TXCTL |
TWC-2500W-A -TXCOIL-FIN-FAN |
TWC-2500W-A -STATION |
TWC -TX-STA-PNL |
|
| ① | 사양서 (1/2) | [1 of 2, 사양서] 무선 충전기 TWC-2500W 시리즈_2024.10.09.pdf | ||||||
| ② | 매뉴얼 (2/2) | [2 of 2, 사용자 매뉴얼] 무선 충전기 TWC-2500W 시리즈_2024.10.09.pdf | ||||||
| ③ | 도면 | 실물 도면 (pdf) |
[실물 이미지형 도면] 무선충전기 TWC-2500W 시리즈_2024.6.14.pdf | |||||
| ④ | 2D (pdf,dwg) |
[설치 도면] 무선충전기 TWC-2500W 시리즈_2024.10.07.pdf [설치 도면] 무선충전기 TWC-2500W 시리즈_2024.10.07.dwg |
||||||
| ⑤-1 | 3D (stp,igs) |
[3D] RXCTL | [3D] RXCOIL-H24.5 [3D] RXCOIL-H24.5-FAN |
[3D] TXCTL | [3D] TXCOIL | [3D] STATION | [3D] PANEL | |
| ⑤-2 | *수전 코일패드 (RX Coilpad)의 경우 ‘-FAN’ 옵션 기재가 없을시 기본형인 TWC-2500W-A-RXCOIL-H24.5 모델로 출고됩니다. | |||||||
| ⑥ | 통신규약 (프로토콜) |
[통신규약] 무선충전기, RS232, 485,CAN(2.0A,CANopen)_2024.10.07.xlsx [EDS] CANopen_WPT_EDS_2022.05.eds [부속서류] 무선충전기_CAN_OPEN_2022.05.16.pdf |
||||||
| ⑦ | PC용 GUI 프로그램 _RS232,485 |
[사용법 및 케이블] 모니터링 PC용 GUI 사용법 및 코넥터 케이블_2024.04.01.pdf [프로그램] WPT GUI_user_only_2022.11.10.zip *용도 : 송전제어기 및 수전제어기 각각의 통신포트와 컴퓨터(PC)의 접속을 통한 모티터링 및 통신 정상작동 확인용 ( .exe 파일 및 사용법 문서 ) *추가기능 : 시간대별 데이타 엑셀파일 출력 가능 |
||||||
| ⑧ | 인증서 (CE) | 당사 요청 | ||||||
2. 제품 라인업 및 가격
| 번호 | 품명 | 주문 코드 번호 | 구성품 | 수량 | 단위 | 금액(원)/VAT별도 | 이미지 |
| ① | 수전부 | TWC-2500W-A-RX-25V
또는 TWC-2500W-A-RX-50V |
(1)수전제어기
+(2)수전코일패드 *주기: 주문시 배터리 공칭 전압 25V 또는 50V 선택 |
1 | SET | 1,800,000 |  |
| ②-1 | 송전부 | TWC-2500W-A-TX | (1)송전제어기
+ (2)송전코일패드 |
1 | SET | 2,700,000 |  |

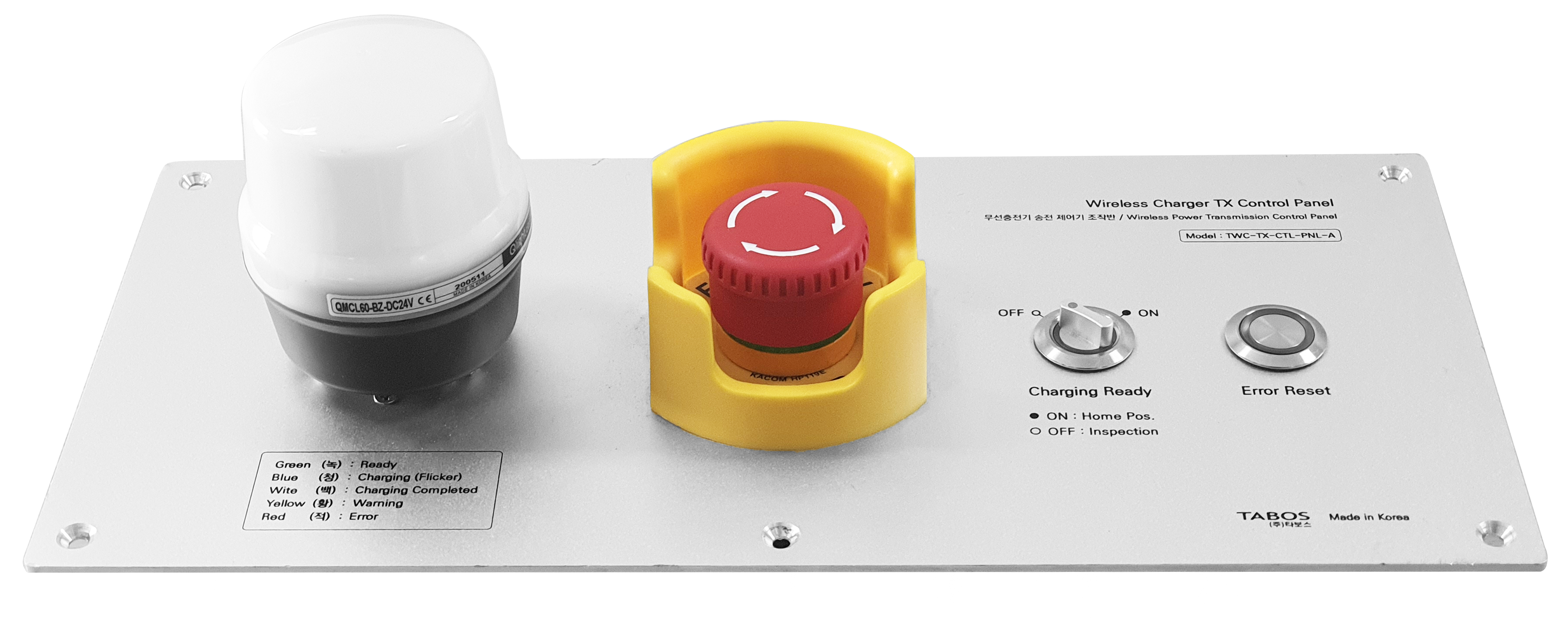

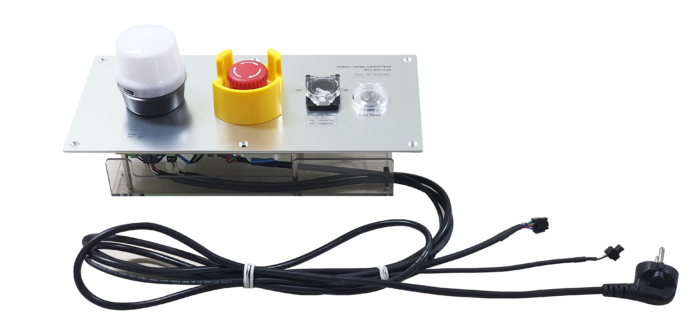

| ②-2 | 송전부 조작반 (옵션) |
TWC-TX-STA-PNL | 부속 220V 돼지코 전원코드 및 통신 케이블 포함 |
1 | SET | 395,000 |  |
| ③-3 | (옵션포함 송전부 토탈상품)TX 충전스테이션 |

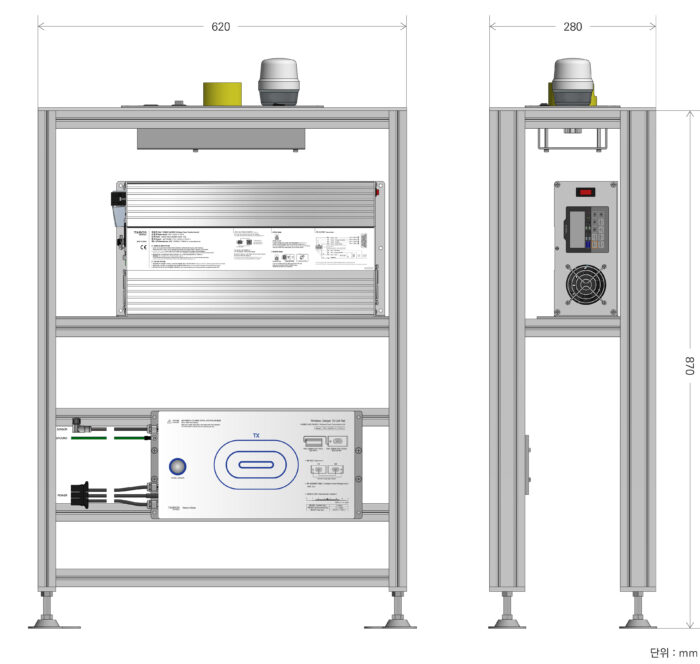

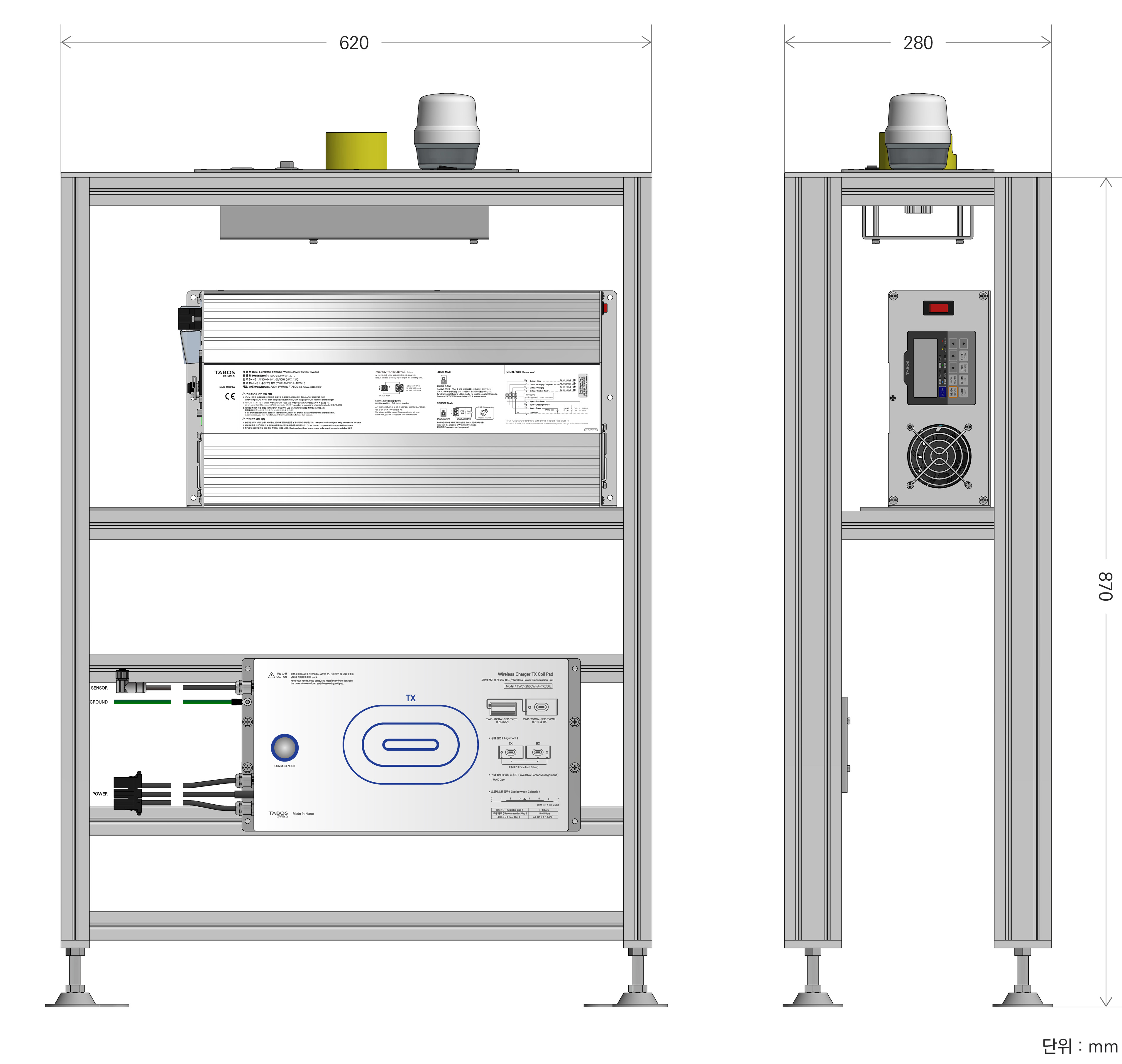

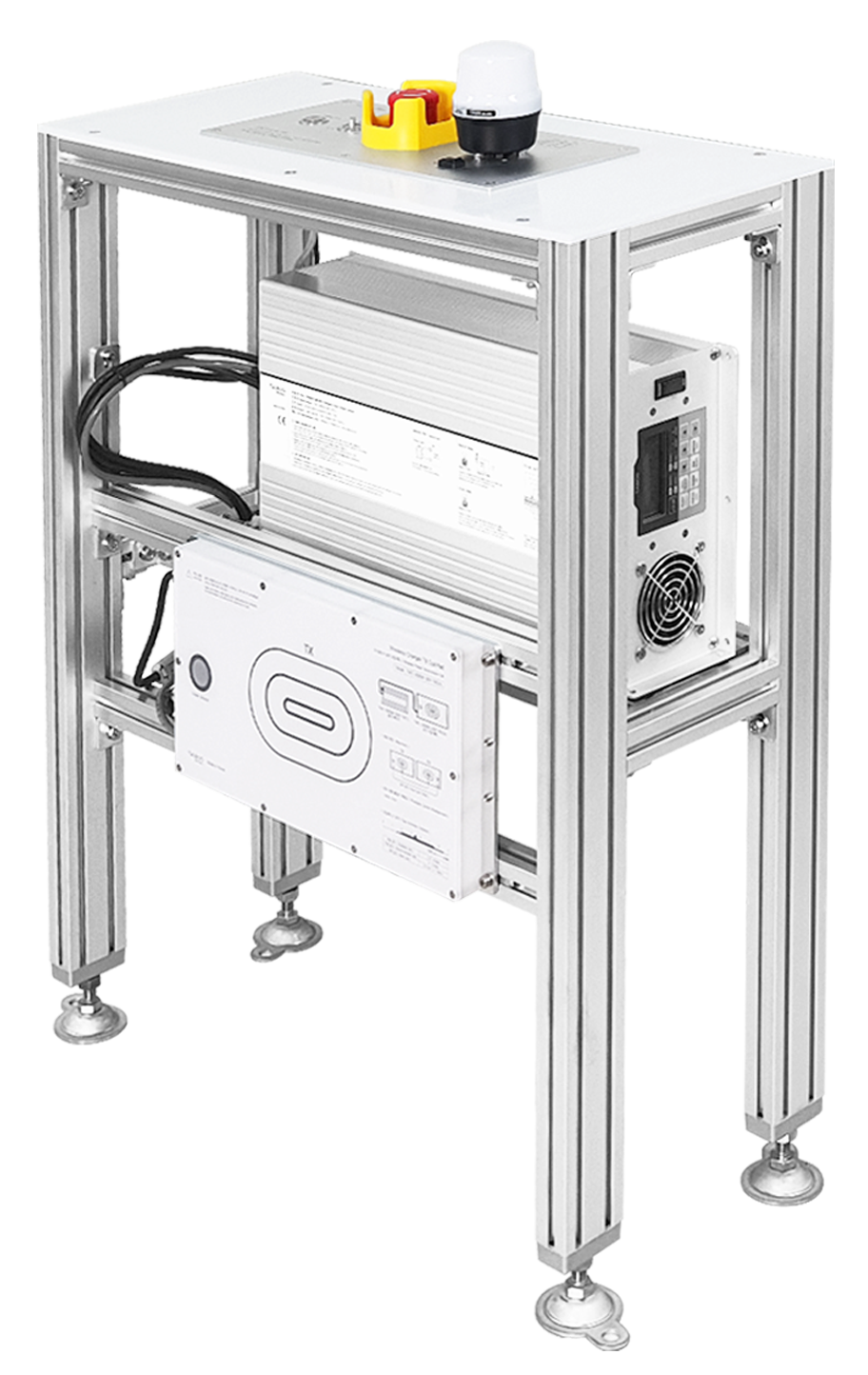

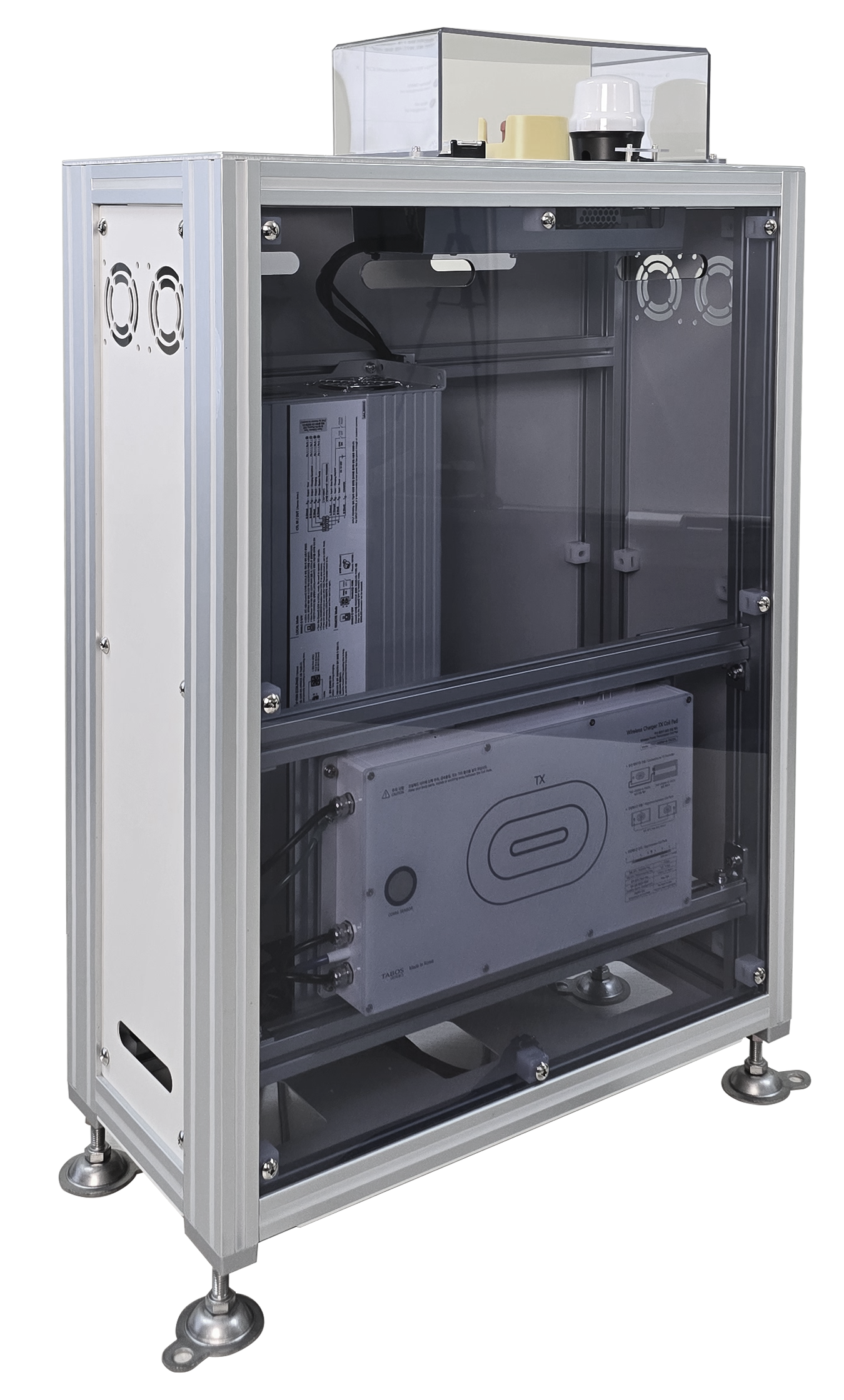

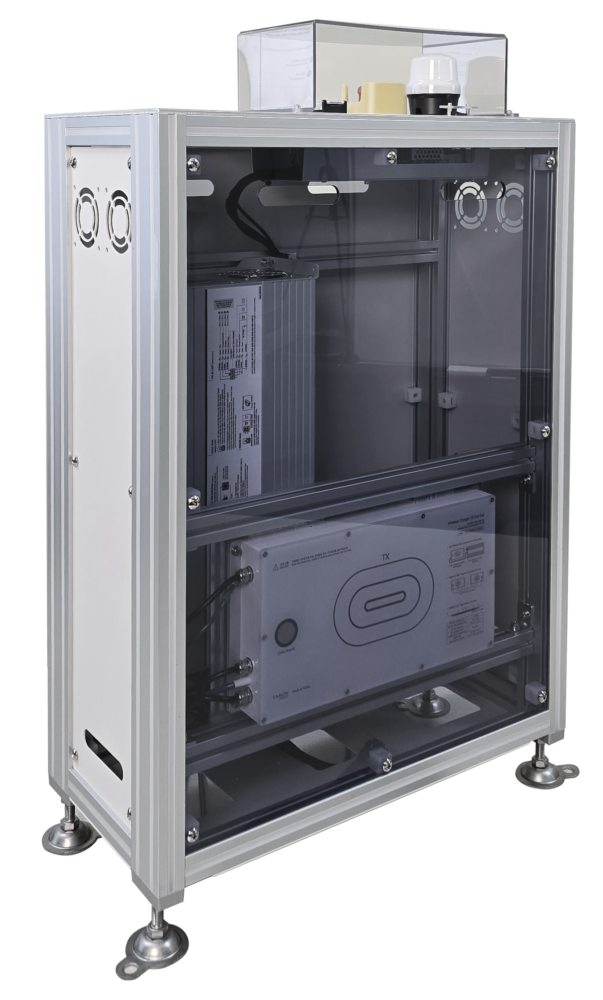

TWC-2500W-A-STATION | (1)송전제어기 + (2)송전코일패드 + (3)송전부 조작반 + (4)알루미늄 가대 & 조립 ( 도면 참조 , 단위 mm )——————————— 크기 : 570L x 280W x 930H 프로파일 : 30mm x 30(60)mm ——————————————–타보스에서 제품 출고시 전면 커버 없이 발송합니다. 전면커버는 고객이 제품을 받아서 코일패드 위치를 현장 상황에 맞게 조정 후, 홈페이지상의 2D 도면을 다운로드하여 ‘전면 커버 제작도’의 코일패드 위치를 수정하셔야합니다. 해당 도면을 타보스로 보내주시면, 그대로 전면커버 맞춤제작 가능합니다. |
1 | SET | 4,415,000 |  |
3. 기본 사양 , 특징

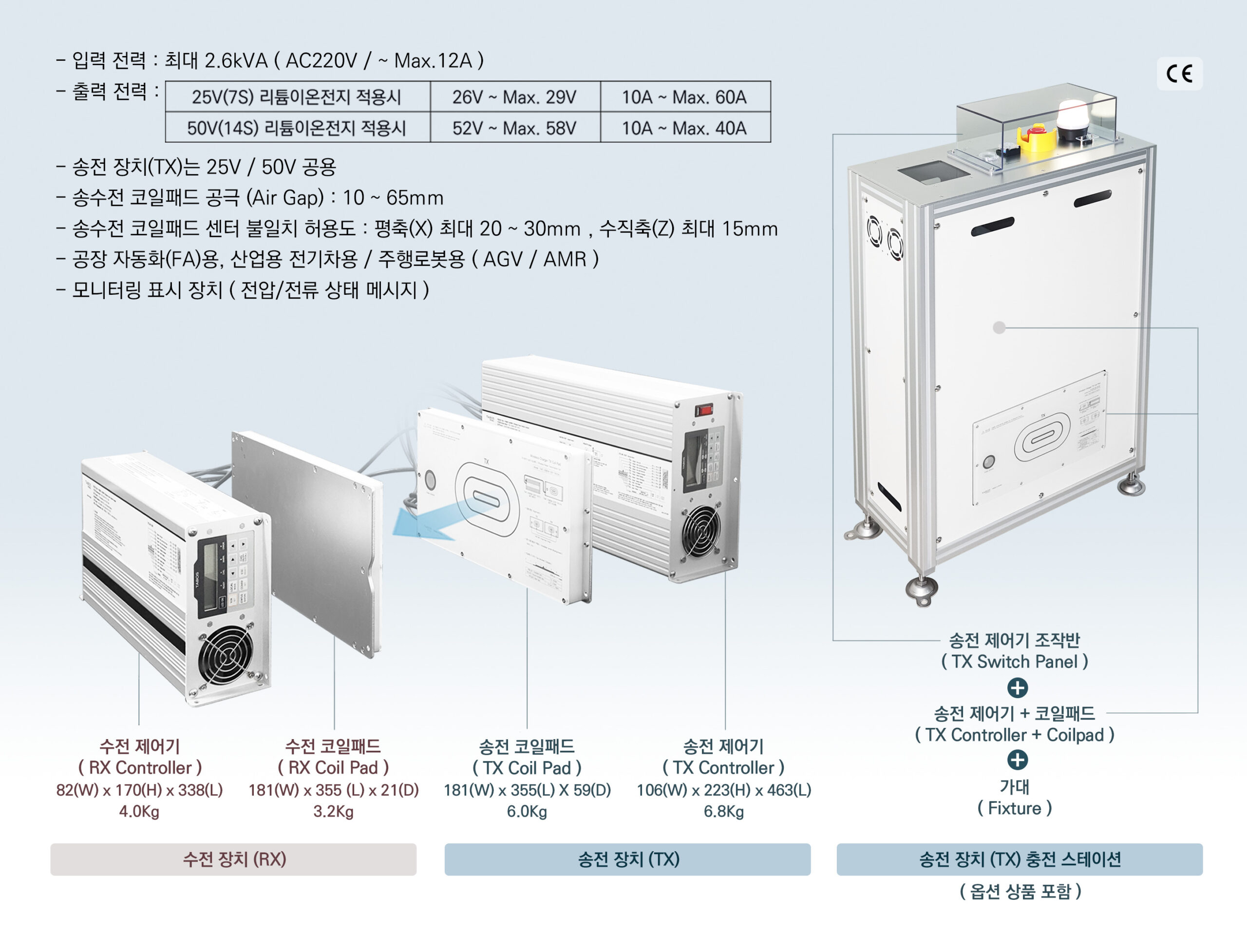

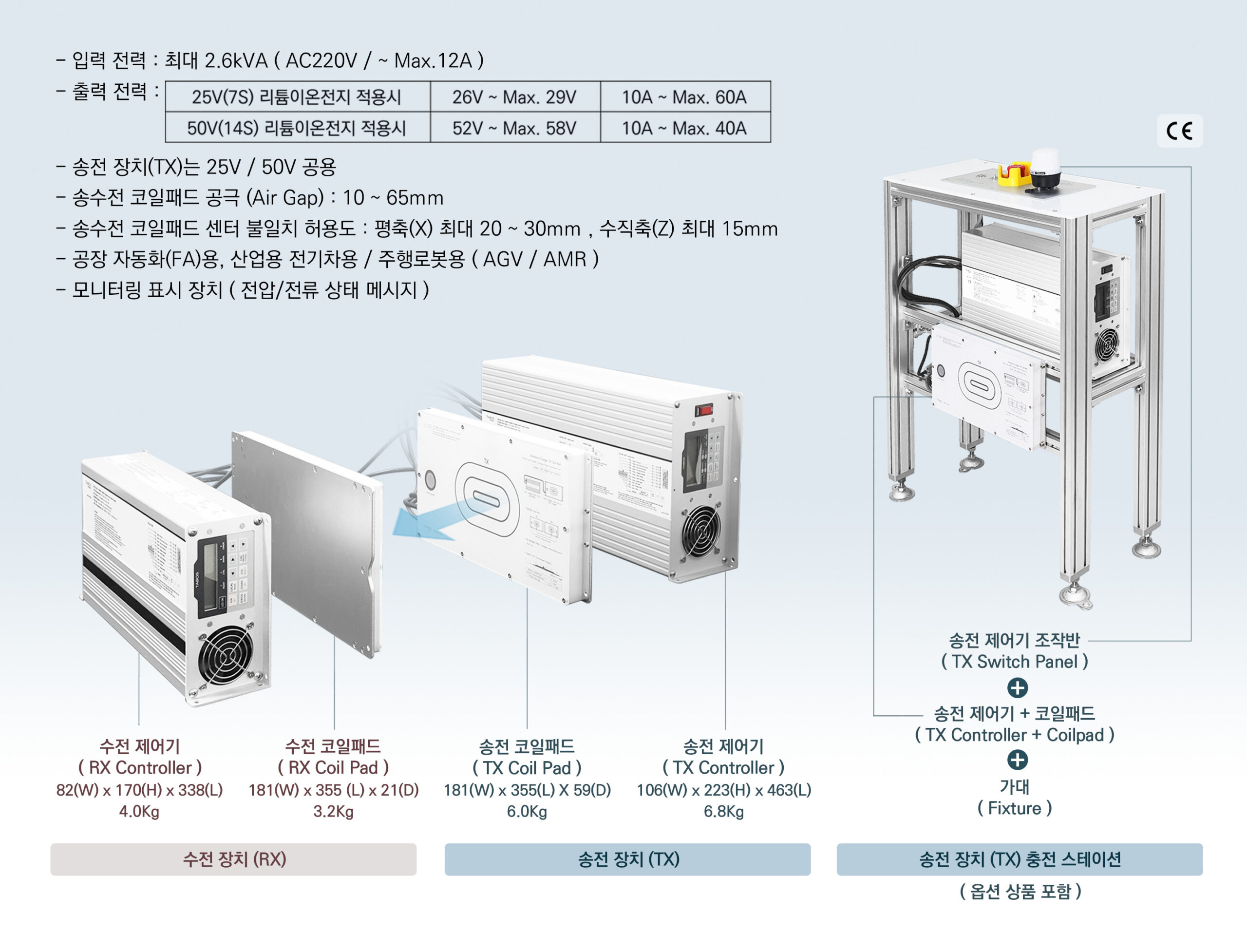

3-1) 송수전 코일패드 공극 (Air Gap) : 10 ~ 65mm * 아래 그래프 참조
3-2) 송수전 코일패드 센터 불일치 허용도 : 평축(X) 최대 20 ~ 30mm , 수직축(Z) 최대 15mm
3-3) 배터리 충전(출력) 전력 및 AC220V(입력) 전력 :
ㅤ* 25V배터리용
최대 충전 전압 29V , ( 전압세팅 : 26V ~ 29V , 0.5V 단위로 세팅 가능 )
ㅤㅤ최대 충전 전류 60A , ( 전류세팅 : 10 ~ 60A , 1A 단위로 세팅 가능 )
ㅤㅤ최대 충전 전력 = 29V x 60A = 1,740W
ㅤㅤ최대 입력 전력 = AC220V x 10A = 2,200VA
ㅤㅤㅤ
* 50V배터리용 :
ㅤㅤ최대 충전 전압 58V , ( 전압세팅 : 52V ~ 58V , 0.5V 단위로 세팅 가능 )
ㅤㅤ최대 충전 전류 40A , ( 전류세팅 : 10 ~ 40A , 1A 단위로 세팅 가능 )
ㅤㅤ최대 충전 전력 = 58V x 40A = 2,320W
ㅤㅤ최대 입력 전력 = AC220V x 12A = 2,640VA
3-4) 송수전 코일패드 [ 공극(mm) – 충전전류(A) ] 그래프

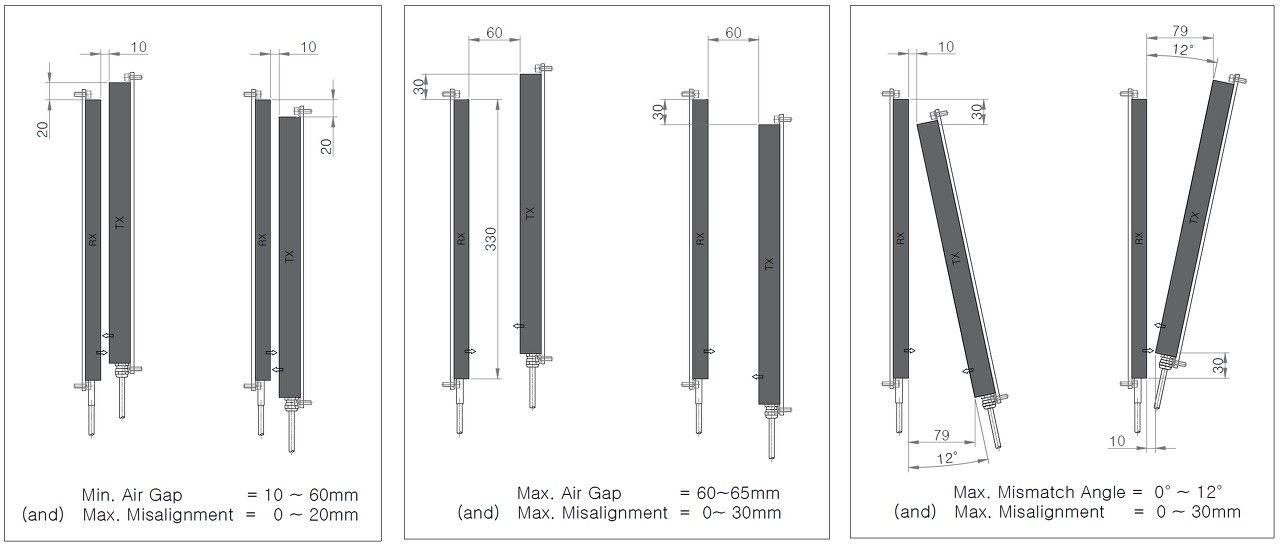

3-5) 송전/수전 코일패드 상대위치에 따른 최대 충전전류 데이터
아래 모두 최대충전이 가능함 : (25V배터리 –>Max.60A충전, 50V배터리 –> Max. 40A충전)
위 간극 조건을 벗어날 때에는 무선충전기가 자동으로 충전전류를 줄여서 작동함.
더 벗어나서 충전이 불가능할 경우는 무선충전기가 자동으로 충전을 중단하고 에러 메세지를 내보냄.

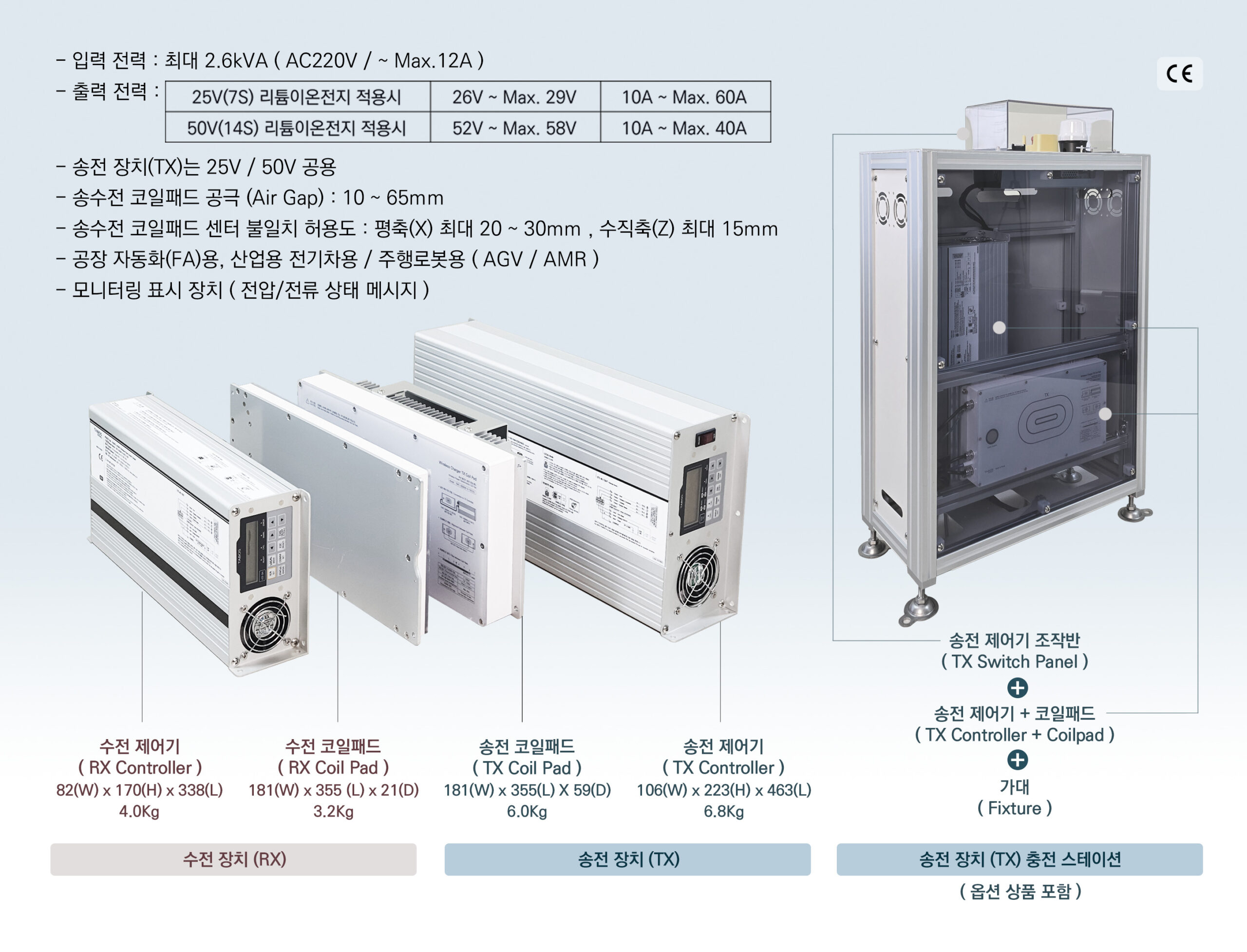

4. 구성품 / 2500W 무선충전기 (시스템 모델명 : TWC-2500W-A )
| 번호 | 구분 | 모델명 | 이미지 도면 / 치수 / 무게 (이미지 클릭시 확대) |
기본 출력 (선택) |
|||
| 수전 장치(RX)
<주문번호> TWC-2500W-A or TWC-2500W-A
|
① | 수전 제어기 |
TWC-2500W-A
-RXCTL-25V |
 |
25V 배터리 |
26~29V ,
10~60A |
W 82 H 170 L 338 4.0Kg |
| ② | TWC-2500W-A
-RXCTL-50V |
50V 배터리 |
52~58V ,
10~40A |
||||
| ③ |

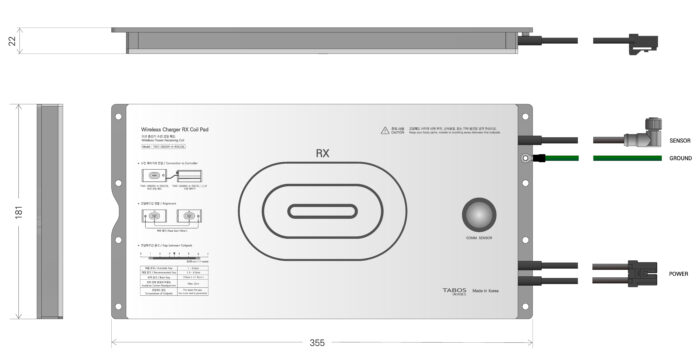

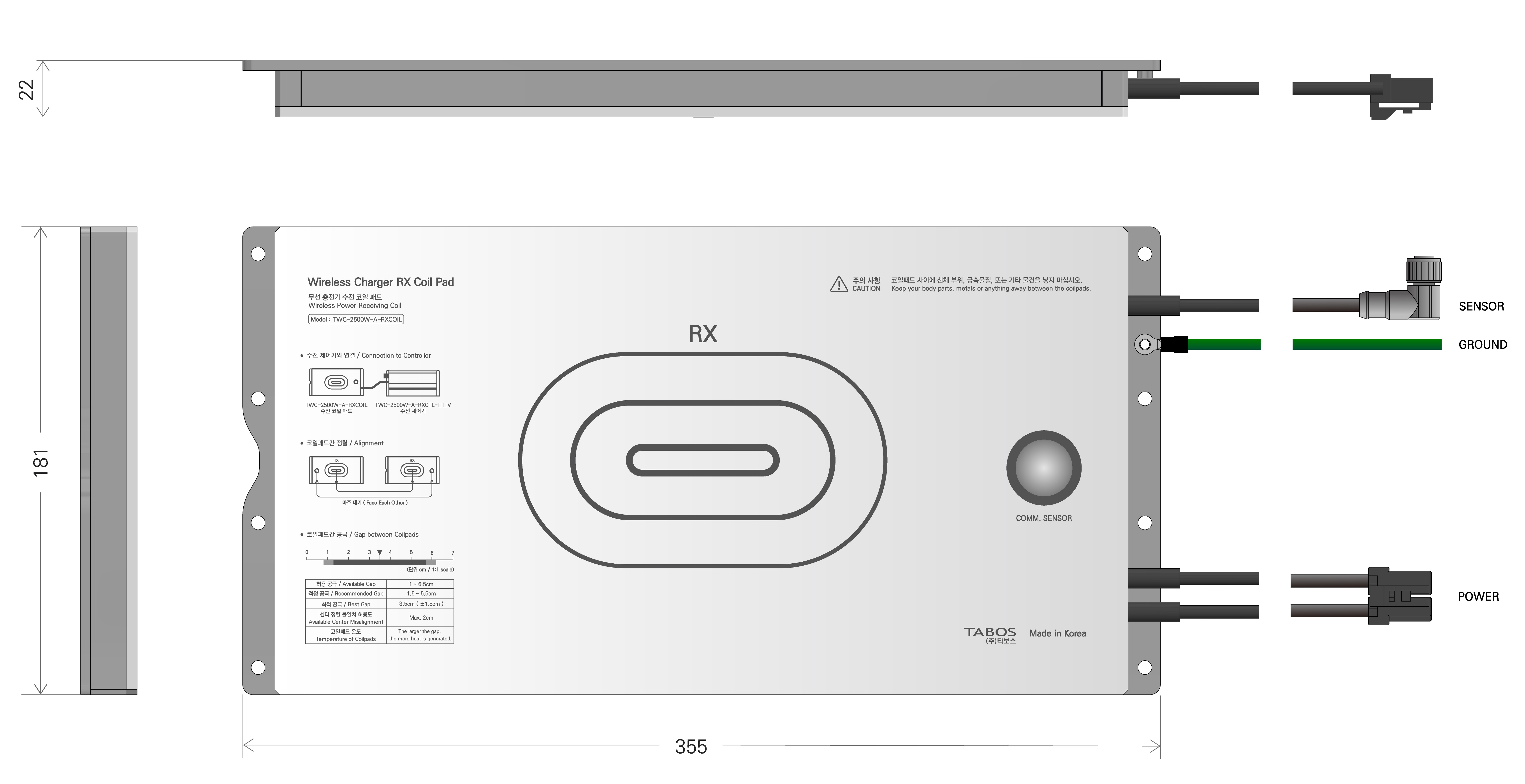

수전 코일패드 |
TWC-2500W-A
-RXCOIL-H24.5 |
|
25V / 50V
배터리 공용 |
W 181 L 355 D 24.5 3.2Kg |
||
| TWC-2500W-A
-RXCOIL-H24.5-FAN |
코일패드에 붙어있는 전선의 길이 = 1.5m |
25V / 50V
배터리 공용 |
W 181 L 355 D 24.5 __Kg |
||||
| 송전장치(TX)
<주문번호> TWC-2500W-A |

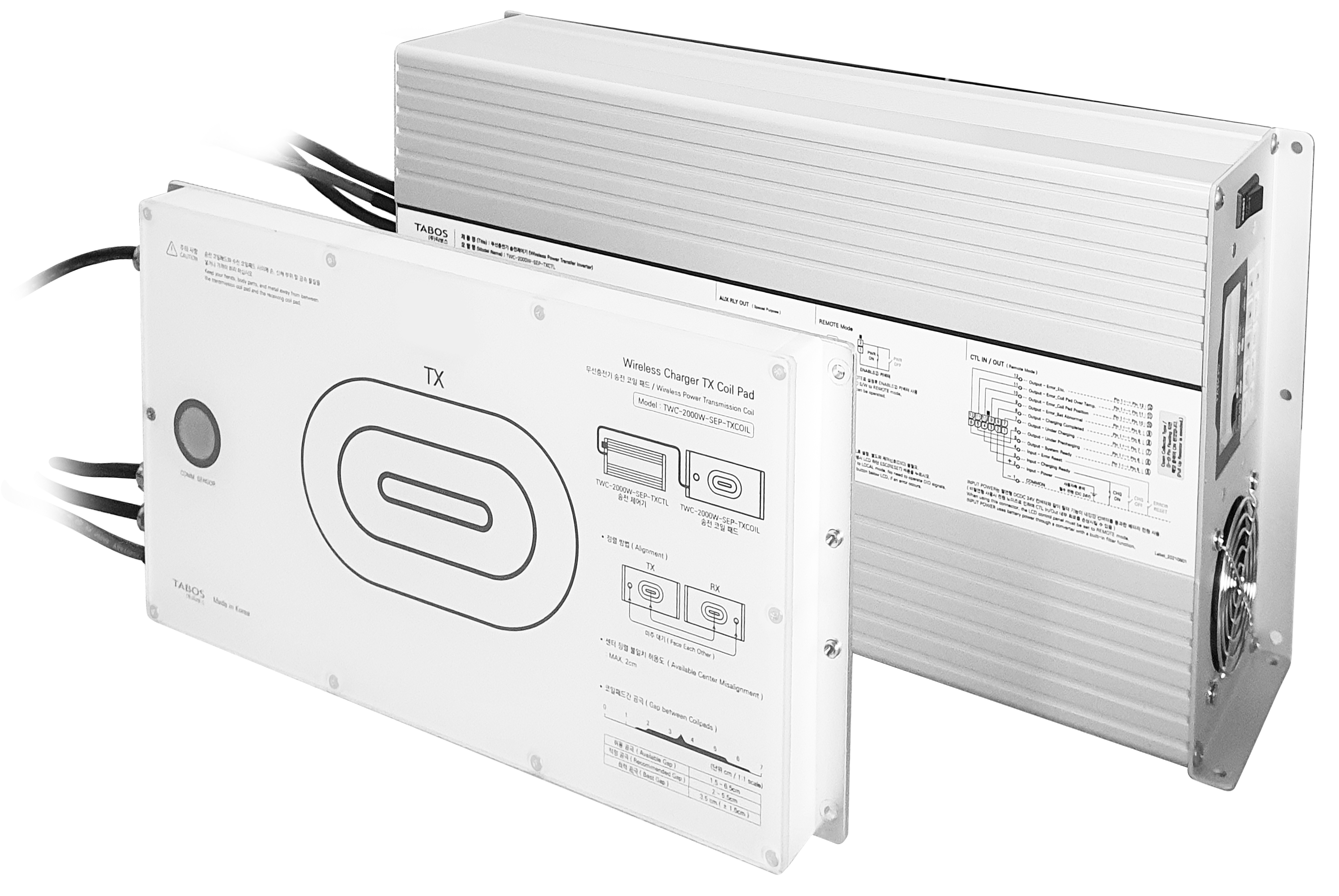

④ | 송전 제어기 |
TWC-2500W-A
-TXCTL |
 |
25V / 50V
배터리 공용 |
W 106 H 223 L 463 6.8Kg |
|

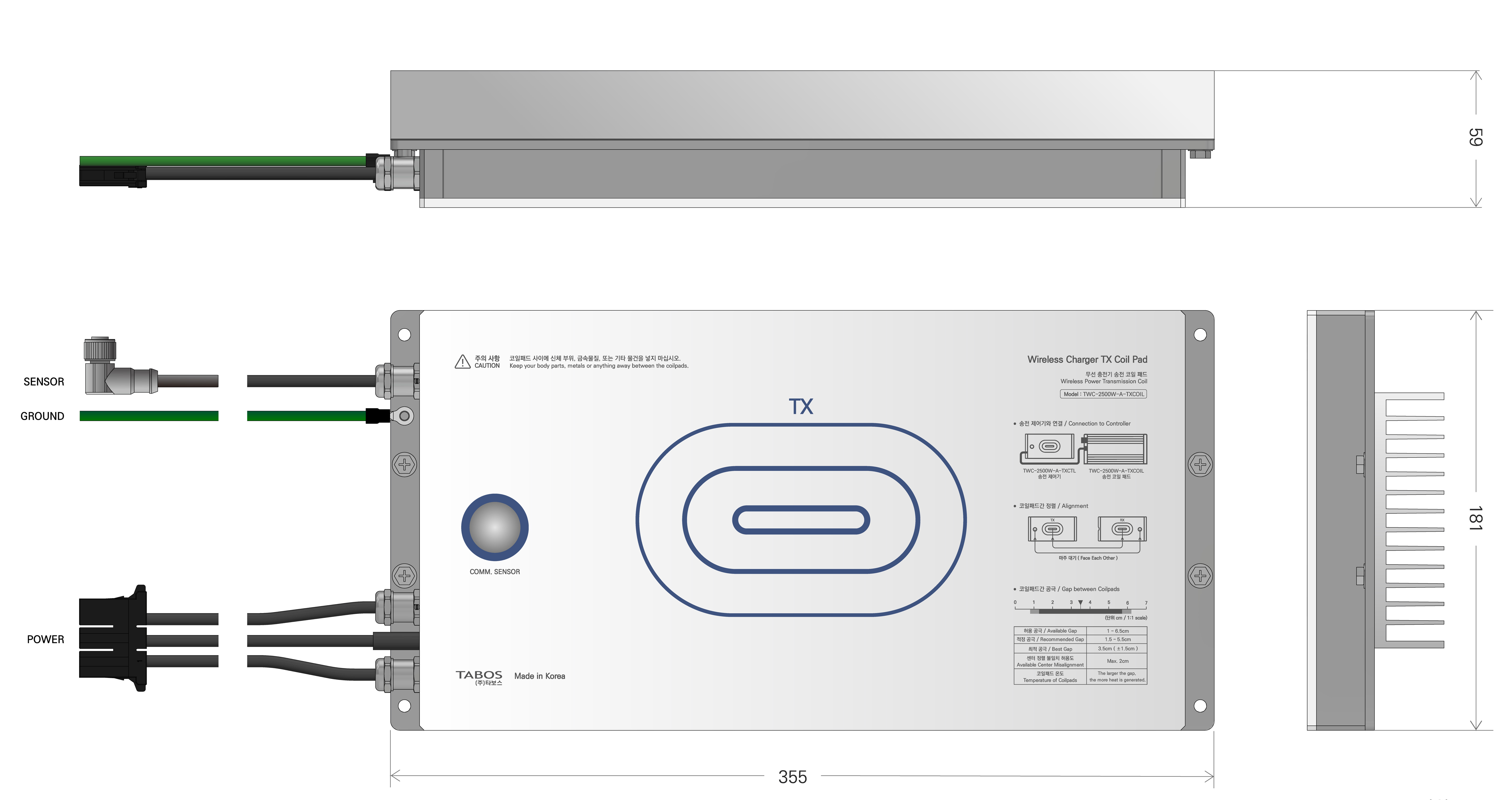

| ⑤ | 송전 코일패드 |
TWC-2500W-A
-TXCOIL |
 코일패드에 붙어있는 전선의 길이 = 0.8m |
25V / 50V
배터리 공용 |
W 186.6 L 355 D 99 8.0Kg |
||
| 송전장치(TX)
옵션 |

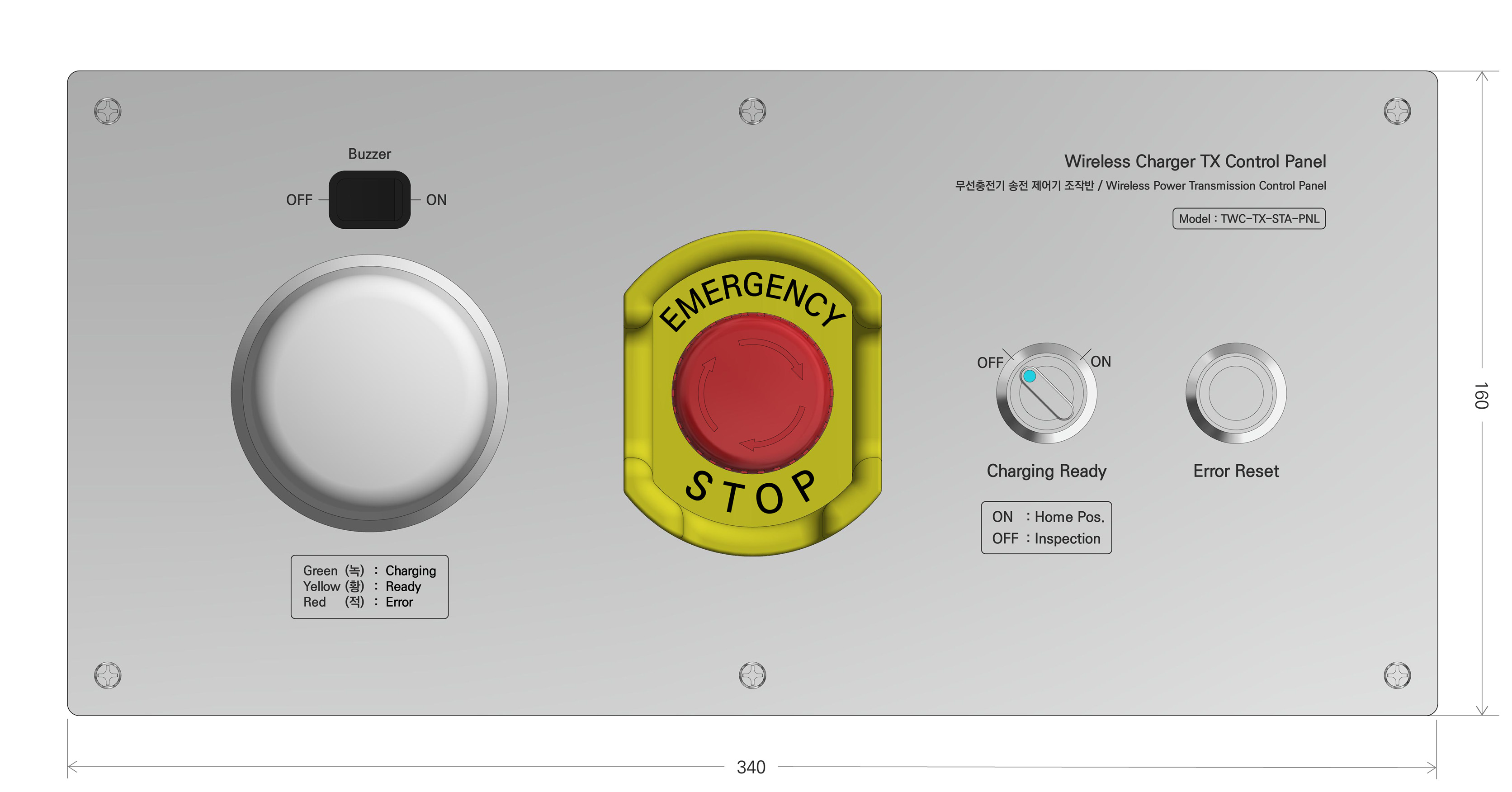

⑥ | 조작반 | TWC-TX -STA-PNL |
 |
25V / 50V
배터리 공용 |
W 160 L 340 D 154 1.5Kg |
|
| ⑦ | 충전 스테이션 |
TWC-2500W-A -STATION |
 |
25V / 50V
배터리 공용 |
W 570 H 930 D 280 43 Kg
구성품 : 송전제어기, |
||
